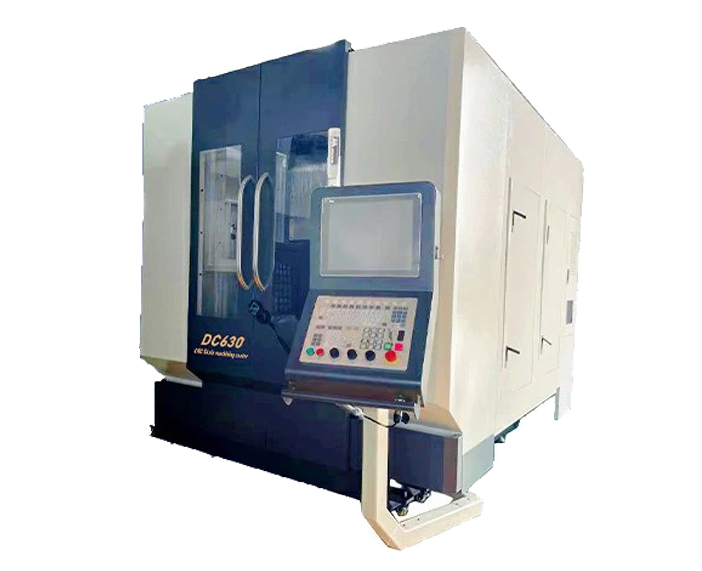

Univerzálne obrábacie centrum s 5 osami Séria DC
Päťosé univerzálne obrábacie centrum série DC je technologickým majstrovským dielom z Nemecka, ktoré nanovo definuje štandardy „Made in China“ s výnimočnou presnosťou, stabilitou a efektívnosťou. Ako popredný výrobca 5-osových obrábacích centier poskytuje séria DC bezkonkurenčný výkon pre komplexné obrábacie úlohy.
Konštrukčné vlastnosti – vynikajúca stabilita a tuhosť
- 5-osové CNC obrábacie centrum série DC má kolískovú konštrukciu s pracovným stolom bezpečne upevneným na lôžku. Skateboard, priečny nosník a skrinka vretena sa plynulo pohybujú, aby sa dosiahli posuvy v osiach X, Y a Z. Celý stroj využíva portálovú konštrukciu s pohyblivým priečnym nosníkom, ktorá zabezpečuje vynikajúcu tuhosť, rovnomerné rozloženie síl, optimálne tepelné vyváženie a stabilnú presnosť – kľúčové atribúty špičkových 5-osových CNC obrábacích centier.
- Lôžko z vysokopevnostnej liatiny: Lôžko, priečny nosník a stĺp sa odlievajú pomocou vysokopevnostnej liatiny a technológie živicového piesku, po ktorej nasleduje komplexné tepelné spracovanie na odstránenie zvyškového napätia. Výstužné rebrá zvyšujú štrukturálnu integritu, optimalizovanú pomocou analýzy konečných prvkov, aby sa zabezpečila výnimočná pevnosť, tuhosť a stabilita.
- Ako jeden z popredných dodávateľov 5-osových CNC strojov vyniká séria DC svojím robustným konštrukčným riešením a vynikajúcou presnosťou obrábania.
Pohybový systém – presnosť a účinnosť pohonných mechanizmov
- Valivé lineárne vedenia: Osy Y a Z využívajú valivé lineárne vedenia, ktoré ponúkajú nízke dynamické a statické trenie, vysokú citlivosť, minimálne vysokorýchlostné vibrácie, žiadne plazenie pri nízkych rýchlostiach, vysokú presnosť polohovania a vynikajúci výkon servopohonu. Tým sa výrazne zvyšuje presnosť a stabilita obrábacieho stroja, čo je nevyhnutné pre spoľahlivé 5-osové obrábacie centrum.
- Vysoko presné guľôčkové skrutky: Servomotory v osiach Y a Z sú priamo pripojené k vysoko presným guľôčkovým skrutkám prostredníctvom membránových spojok, čím sa redukujú medzičlánky a dosahuje sa bezproblémový prenos. Výsledkom je flexibilný posuv, presné polohovanie a vysoká presnosť prenosu, ktoré sú kľúčové pre pokročilé 5-osové CNC obrábacie centrá.
- Automatická brzda v osi Z: Servomotor osi Z je vybavený funkciou automatickej brzdy, ktorá zabezpečuje, že v prípade výpadku prúdu je hriadeľ motora bezpečne uchytený, aby sa zabránilo jeho otáčaniu, čím sa poskytuje zvýšená bezpečnostná ochrana.
- Séria DC je príkladom pokrokového inžinierstva a inovatívneho návrhu pohybového systému ako špičkové 5-osové CNC obrábacie centrum na trhu.
Vysoko výkonný systém vretena
Bezproblémové nastavenia:
- Rozhranie nástroja HSK A63: Poskytuje väčšiu upínaciu silu, čím zvyšuje presnosť pri vysokorýchlostných operáciách.
- Zabudovaný chladič oleja: Zabraňuje tepelnej rozťažnosti spôsobenej zahrievaním motora, čím zabezpečuje konzistentnú presnosť.

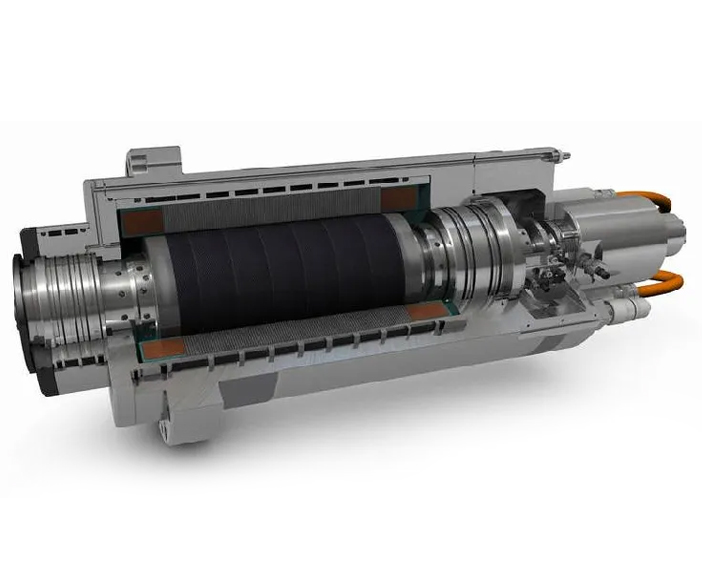

- 30 kW elektrické vreteno: Ideálne na presné obrábanie a príležitostné ťažké rezanie v 5-osovom CNC obrábacom centre.
Priemyselné aplikácie 5-osových CNC obrábacích centier
- Toto 5-osové CNC obrábacie centrum je ideálne na výrobu vysoko presných a zložitých komponentov a nachádza široké uplatnenie v letectve, kozmonautike, medicíne, automobilovom priemysle a iných náročných odvetviach.
- Otočný stôl: Obrábací stroj využíva vysoko presný päťosový CNC otočný stôl s valčekovou vačkou a aplikácia prevodovky je v súčasnosti najpresnejšou metódou riadenia pohybu – princíp indexovania oblúkových plôch. Nemá žiadnu vôľu v spätnom smere, vysokú presnosť polohovania a otáčanie je poháňané servomotorom. Hydraulické automatické upínanie zabezpečuje presný a spoľahlivý pohyb. Široký rozsah spracovania, nepretržité otáčanie osi C, dosiahnutie vysokej presnosti otáčania.
- Rozhranie nástroja HSK A63: Poskytuje väčšiu upínaciu silu, čím zvyšuje presnosť pri vysokorýchlostných operáciách.
- Zabudovaný chladič oleja: Zabraňuje tepelnej rozťažnosti spôsobenej zahrievaním motora, čím zabezpečuje konzistentnú presnosť.
- 30 kW elektrické vreteno: Ideálne na presné obrábanie a príležitostné ťažké rezanie v 5-osovom CNC obrábacom centre.
Pneumatická trojčlenná jednotka dokáže odfiltrovať nečistoty a vlhkosť zo zdroja plynu, čím zabraňuje tomu, aby nečistý plyn poškodil alebo korodoval komponenty obrábacieho stroja. Skupina elektromagnetických ventilov je riadená programom PLC, aby sa zabezpečilo, že operácie ako uvoľnenie nástroja vo vretene alebo ofukovanie vzduchom v strede vretena budú vykonané rýchlo a presne.
Obrábací stroj má ochranný priestor, ktorý spĺňa bezpečnostné normy, čo nielenže zabraňuje striekaniu chladiacej kvapaliny, ale zabezpečuje aj bezpečnú prevádzku a príjemný vzhľad. Každá vodiaca lišta obrábacieho stroja je vybavená ochrannými krytmi, ktoré zabraňujú prenikaniu triesky a chladiacej kvapaliny do vnútra obrábacieho stroja a chránia vodiacu lištu a guľôčkovú skrutku pred opotrebovaním a koróziou.
Vodiaca koľajnica a dvojica guľôčkových skrutiek sú mazané centrálnym automatickým riedkym olejom a každý uzol je vybavený kvantitatívnym rozdeľovačom oleja, ktorý pravidelne a kvantitatívne vstrekuje olej do každej mazanej časti, aby sa zabezpečilo rovnomerné mazanie každého klzného povrchu, čím sa účinne znižuje trecí odpor, zvyšuje presnosť pohybu a zabezpečuje životnosť dvojice guľôčkových skrutiek a vodiacej koľajnice.
Technické špecifikácie
| Názov | jednotka | DC350 | DC400/500 | DC630 |
| Veľkosť pracovného stola | mm | Ø350/400 | Ø400/500 | Ø630 |
| X – posun osi | mm | 450 | 600 | 750 |
| Y – posun osi | mm | 650 | 700 | 800 |
| Z – posun osi | mm | 350 | 450 | 600 |
| B – posun osi | deg | ±110° | ||
| C – posun osi | deg | 360° | ||
| Povrch čela vretena | mm | 120 – 470 | 120 – 570 | 120 – 720 |
| Maximálna nosnosť pracovného stola | KG | 150 | 300 | 850 |
| Otáčky vretena | rpm | 18000/24000 | ||
| Otáčky vretena (1/S1/3) | KW | 30/33.3 | ||
| Špecifikácie vretena | KSK A63 | |||
| Krútiaci moment vretena (1/S1/6) | Nm | 72/85—18000rpm | ||
| 47.7/57.3—24000rpm | ||||
| Krútiaci moment motora posuvu v osi X/Y/Z/B/C | Nm | 22/30/22 | 22/30/22 | 30/40/30 |
| Rýchlosť posuvu (X/Y/Z) | M/min | 36/36/36 | ||
| Najvyššia rýchlosť osi B/C | rpm.min | 60/100 | ||
| Rýchly posuv | mm.min | 10000 | ||
| Kapacita ATC | 20/24/32/40 | |||
| Maximálny priemer nástroja (plný nástroj/prázdny nástroj) | mm | 70 | ||
| Maximálna dĺžka nástroja | mm | 120 | ||
| Maximálna hmotnosť nástroja | KG | 8 | ||
| Čas výmeny nástroja(T – TIC – C) | sec | 1.5/5.0 | ||
| Výkon motora reznej kvapaliny | KW | 0.78 | ||
| Kapacita batérie | KVA | 50 | 55 | 60 |
| napájanie | 380V/50Hz(220V/60Hz) | |||
| Presnosť polohovania (ISO 230 – 2)-X/Y/Z | mm | ≤0.01 | ||
| Presnosť polohovania (os B/C ) | sec | 10 | ||
| Opakovateľnosť (ISO 230 – 2)-X/Y/Z | mm | ≤0.005 | ||
| Opakovateľnosť (os B/C ) | sec | 5 | ||
| Veľkosť stroja (D/Š/V) | mm | 1800/2200/2800 | 2500/2900/3000 | 2400/3100/3300 |
| Hmotnosť stroja | KG | 8000 | 11000 | 13800 |
| NC | Siemens ONE | |||
| Displej | 15inch | |||
