CNC portálové obrábacie centrum série SP

CNC portálové obrábacie centrum série SP

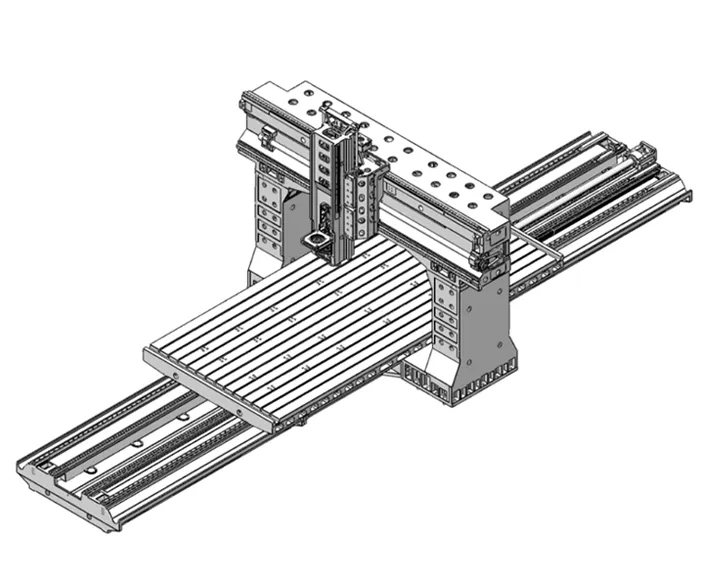

Portálové obrábacie centrum CNC série SP má pohyblivý portál, ktorý poskytuje vysoký výkon, zvýšenú stabilitu a vysokú účinnosť pri komplexných obrábacích úlohách.

CNC portálové obrábacie centrum s pracovným stolom

Optimalizovaný konštrukčný dizajn zabezpečuje vynikajúcu stabilitu a tuhosť obrábacieho centra CNC, čím sa zvyšuje rezný výkon aj životnosť nástroja.

  • Integrované lôžko so štruktúrou meehanitu: Obrábací stroj je vyrobený s integrovaným lôžkom so štruktúrou meehanitu, ktoré prechádza dôkladným žíhaním na odstránenie vnútorných pnutí. Výsledkom je robustná a mimoriadne pevná štruktúra, ktorá minimalizuje vibrácie pri rezaní, zvyšuje účinnosť rezania a znižuje hluk.
  • Presný valčekový lineárny posuvný systém: Os Y je vybavená presným lineárnym klzným systémom s valčekmi, ktorý zvyšuje axiálnu a radiálnu tuhosť počas operácií. To prispieva k lepšej tuhosti rezu, minimalizácii vibrácií, zvýšeniu účinnosti a predĺženiu životnosti nástroja.
  • Vysoko presný systém podávania pre veľké zaťaženie: Systém posuvu v osi X/Y využíva vysoko zaťažiteľné, vysoko presné valčekové lineárne posuvné koľajnice, ktoré zabezpečujú vysokú dynamickú presnosť a nízke trenie. Tento pokročilý systém umožňuje rýchlejšiu odozvu a úsporu energie až do 50 %.

Základné technológie a presné vylepšenia

  • Technológia ručného škrabania: Vysoká stabilita a presnosť sa dosahuje vďaka technológii ručného škrabania aplikovanej na kritické konštrukčné komponenty. Všetky povrchy spojov (ako sú inštalačné povrchy vodiacich líšt, sedlá motorov, ložiskové sedlá a sedlá matíc) sú presne ručne škrabané kvalifikovanými odborníkmi. Tým sa zaručuje presnosť 0,01/1000 mm pre inštalačný povrch vodiacej lišty, čím sa zvyšuje stabilita a presnosť obrábacieho stroja.
  • Presná predtiahnutá skrutka: Systém 3-osového posuvu obsahuje dvojmontážne skrutky s dvojitou maticou triedy C3, ktoré ponúkajú vysokú rýchlosť posuvu a presnosť. Tento presný mechanizmus zvyšuje prevádzkovú efektívnosť a znižuje nároky na údržbu.

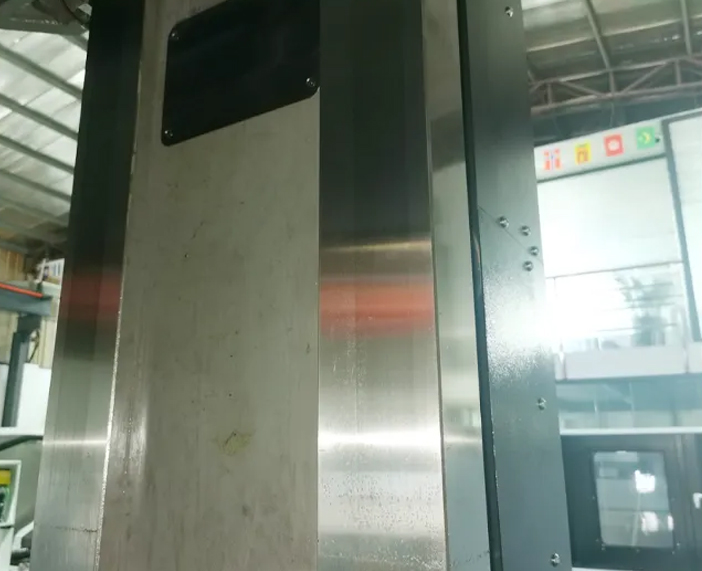

  • Dizajn s vysokou tuhosťou v osi Z: Os Z je vybavená vodiacou lištou krabicového typu, presným brúsením a ručným škrabaním, ktoré ďalej zlepšujú presnosť obrábania. Táto konštrukcia obklopená zo štyroch strán minimalizuje tepelnú deformáciu spôsobenú nárastom teploty vretena, zvyšuje krútiaci moment počas rezania a zlepšuje celkovú stabilitu obrábania.

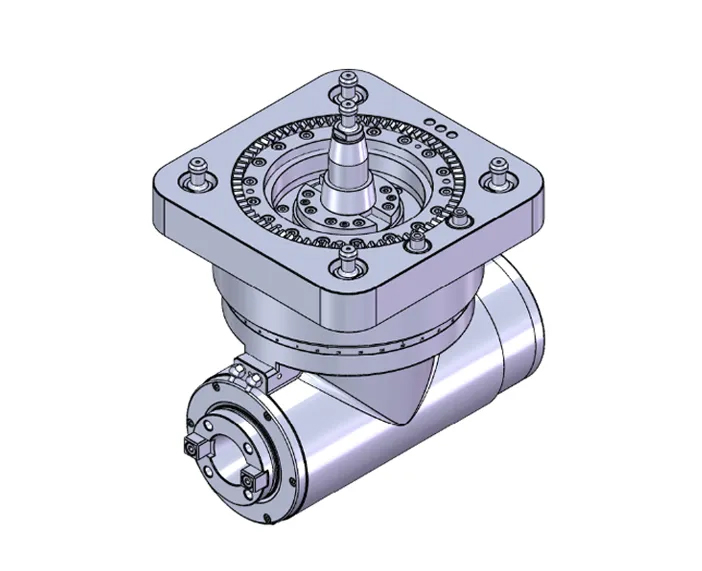

Automatická konfigurácia uhlovej hlavy (voliteľná)

  • Je možné zvoliť automatickú uhlovú hlavu s delením 1° a 5° na dosiahnutie 5-stranného obrábania, čo umožňuje širší rozsah aplikácií a opracovanie zložitejších dielov.
  • 3-osová a uhlová hlava majú vlastné prepínanie, ktorého automatické prepnutie trvá len 10 sekúnd.

Technické špecifikácie

ModelJednotkaSP1615SP2515SP3022/4022SP4025SP4030SP6039
Posuv
X posuvmm160027003000/40004000-120004000-120006000-24000
Y posuvmm150016502200250030003900
Z posuvmm8008001000100012001200
Konfigurácia stojanamm170-970170-970170-1170170-1170170-1370170-1370
Stĺpecmm150016502200250030003900
Pracovný stôl
Pracovná plocha (D*Š)mm1800×12003000×14003000/4000*1800W:2100W:2600W:3600
Veľkosť slotu Tmm22×9*15022×9×18022×10×180222222
Max. Zaťaženie stolakg400050009000120001500020000
Vreteno
BT-TYP BT50
Štandardné vretenorpmPás 8000 (voliteľné: priame pripojenie, prevodovka)
Výkon vretenaKw15/18.5（Biip30-299NM FANUC)     22 （Siemens）

G1 F%mm/min1-6000
G0 F%m/minX:24 Y:24 Z:15X:15 Y:15 Z:10X:12 Y:12 Z:10X:10 Y:10 Z:8
Presnosť
Presnosť polohy (VDI3441)mm0.01mm/1000  （0.015/2000   0.02mm/3000    0.03/5000    0.004/8000）
Presnosť opakovania (VDI3441)mm0.005mm/1000  （0.008/2000   0.01mm/3000    0.15/5000    0.02/8000）
Ostatné
Tlak vzduchukgf/cm26.5
Výkonová kapacitaKVA38
Čistá hmotnosťKG15000180002500032000+38000+55000+
Priestormm7500×38007500×38008800*5000
Výška strojamm390039004500450048004800
Voliteľné príslušenstvo:
Nástroj
Zásobník Nástrojov Typ disku / reťaze
Typ zásobníka nástrojov BT50,CAT50,DIN50
Zmena zásobníku nástroja (od noža k nožu)Sec.3.5/5.53.5/5.53.5/5.83.5/6.03.5/6.23.5/7
Zásobník náradia č.piece24/30/32/40/50/60
Max. veľkosť nástrojammΦ110/220
Max. hmotnosť nástrojaKg15/20

Štandardné príslušenstvo

  • Celková ochrana proti striekajúcej vode
  • Priamy typ vretena (konfigurácie sa líšia podľa rôznych modelov)
  • Os X/Y: Taiwanské valčekové lineárne vedenie HIWIN, os Z: tvrdé vedenie
  • Guľôčková skrutka Taiwan HIWIN alebo PMI
  • Chladiaci systém rezania
  • Zariadenia na chladenie oleja vo vretene
  • Centrálny systém automatického mazania
  • Vzduchový podtlak cez vreteno
  • Výmenník tepla pre elektrickú skriňu
  • Ručný generátor impulzov
  • Rozhranie RS232C
  • Pracovné svetlo
  • Svetelný indikátor pauzy a dokončenia
  • Automatické vypnutie napájania M30
  • Základná súprava nástrojov
  • Vyrovnávacie skrutky a bloky
  • Zásobník na náradie typu 24T

Voliteľné príslušenstvo

  • Dvojitý šnekový + reťazový dopravník triesok
  • Elektrická skriňová klimatizácia
  • Zber a odlučovanie olejovej hmly
  • Automatické dvere
  • Automatické pracovné meracie zariadenie
  • Automatické zariadenie na meranie nástrojov
  • 3-osé optické pravítko
  • Voda cez stred vretena
